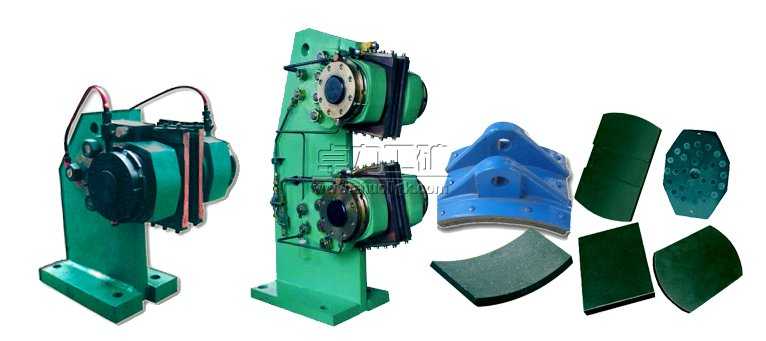

工作原理
當壓力油充入活塞與油缸之間形成的空腔后，該空腔我們稱之為Y腔，活塞壓縮碟形彈簧，帶動設整螺栓和緊定螺釘及柱塞隨活塞一起右移。此時柱塞與銷軸形成瞬時空隙。此前處于拉伸狀態的彈簧就會動作，回復原先狀態，從而帶動襯板閘瓦一起右移，閘瓦離開制動盤呈松閘狀態。當Y腔內油壓逐漸降低時，蝶形彈簧油壓縮狀態也逐漸回復原先狀態，推動活塞左移，同時帶動柱塞螺栓和緊定螺釘左移，從而推動銷軸、筒體、襯板、閘瓦一起左移，使閘瓦與制動盤產生摩擦力，因而最終實現制動。蝶形彈簧在制動時處回復狀態，而彈簧處于一定的拉伸狀態。制動狀態時，閘瓦壓向制動盤的正壓力大小，也就是工作制動力矩的大小，決定了Y腔內工作油的壓力，當Y腔內壓力達到最小值時（一般不等于零，稱殘壓），彈簧力幾乎全部作用在活塞上，此時制動盤上正壓力最大為全制動狀態。反之Y腔內工作油壓力為系統最大壓力時，機器全松閘。
